Come misurare la pressione dell'acqua per l'impianto di irrigazione
Come misurare la pressione dell'acqua per l'irrigazione con o senza manometro, i valori minimi per ogni sprinkler e le perdite di carico nei tubi.
Perché la pressione è il dato di partenza di qualsiasi progetto
Tutti gli irrigatori pop-up hanno un raggio nominale dichiarato dal produttore a una pressione specifica, solitamente 2,5 bar. Un irrigatore con raggio nominale di 6 m a 2,5 bar lo riduce a 4-4,5 m a 1,5 bar: il 25-35% di copertura persa. Se il tuo progetto prevede head-to-head a 5 m ma l'irrigatore a pressione reale copre solo 4 m, hai 1 m di prato sistematicamente secco tra ogni coppia di irrigatori, e aumentare i tempi di irrigazione non lo risolve.
Senza misurare la pressione, il progetto si basa su assunzioni che spesso non corrispondono alla realtà. Abbiamo visto impianti installati con irrigatori da 6 m di raggio su una rete che erogava 1,8 bar: in quelle condizioni lo stesso irrigatore copriva 3,8-4 m, con quasi 2 m di zona secca tutto intorno. La riprogettazione con irrigatori a raggio più corto o con più irrigatori richiedeva riaprire metà del prato. Dieci minuti con un manometro avrebbero evitato tutto.
Come misurare: manometro, dove attaccarlo, come leggere il valore
Lo strumento è un manometro con attacco filettato maschio 1/2" o 3/4", costo 10-20 euro in qualsiasi ferramenta o negozio di irrigazione. Per la misura corretta, attaccalo al rubinetto del giardino o all'allaccio più vicino al punto di derivazione dell'impianto, non all'interno della casa dove la pressione è più alta per via del percorso più corto dalla rete.
Per misurare entrambi i valori nello stesso punto usa un raccordo a T: manometro su un ramo e uscita regolabile sull'altro. Con l'uscita chiusa leggi la pressione statica; poi aprila e regola il flusso alla portata prevista per la zona. La lettura mentre l'acqua scorre è la pressione dinamica di progetto. Aspetta 10-15 secondi che il valore si stabilizzi e ripeti il test nell'orario in cui irrigherai.
Misura anche la portata disponibile raccogliendo l'acqua dell'uscita in un secchio da 10 litri. Se servono 25 secondi, la portata è 10/25 × 60 = 24 L/min; nello stesso momento annota la pressione sul manometro. Se non hai un raccordo a T puoi misurare portata e pressione in due prove separate, ma la sola pressione a uscita chiusa resta statica e non descrive il funzionamento della zona.
Differenza tra pressione statica e dinamica (con flusso aperto)

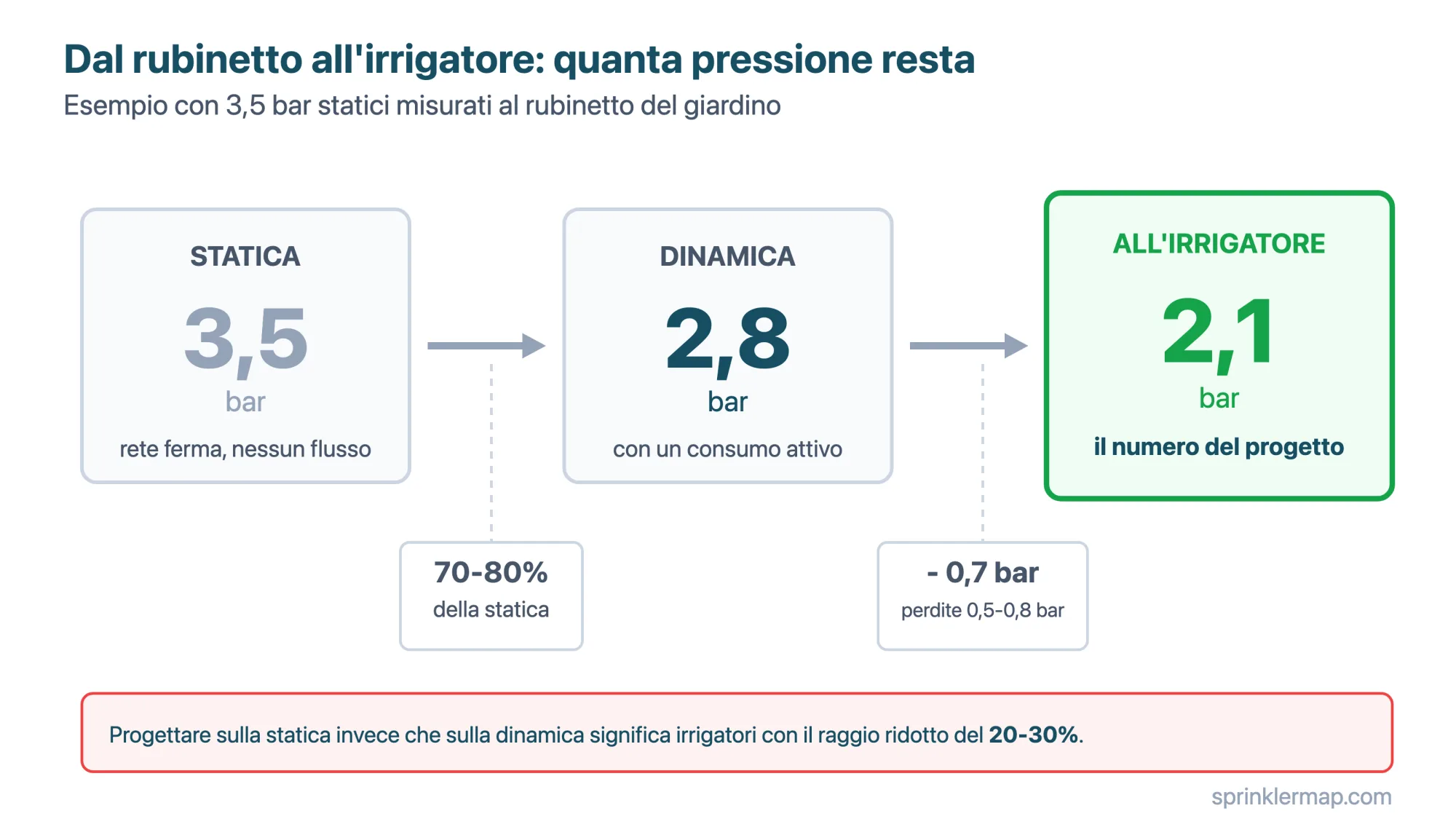

La pressione statica è quella di un sistema senza flusso: il rubinetto alimenta il manometro, ma l'uscita dopo il manometro è chiusa. La pressione dinamica si legge invece mentre scorre acqua. Perché il dato sia utile, la portata del test deve essere vicina a quella richiesta dalla zona; aprire un rubinetto qualsiasi dà solo una misura sotto un carico non controllato.
Non esiste una percentuale universale che converta la pressione statica in dinamica. Se leggi 3,5 bar statici e 2,8 bar mentre eroghi la portata di progetto, usa 2,8 bar come punto di partenza e sottrai poi le perdite del circuito a valle. Ripeti la prova nell'orario previsto per l'irrigazione, perché la rete può variare durante la giornata.
Valori tipici nella rete idrica italiana (2-6 bar)
La pressione dell'acquedotto nelle case italiane varia tra 2 e 6 bar a seconda della zona, dell'altitudine e della posizione nella rete di distribuzione. Le zone urbane centrali si trovano tipicamente tra 2,5 e 4 bar. Le case in quota, alle estremità delle reti o in zone di vecchia edilizia possono avere pressioni inferiori a 2 bar. Le case ai piani bassi o vicine alle centraline di pompaggio possono avere pressioni superiori a 5 bar.
Queste differenze non sono trascurabili per la progettazione: in una zona a 2 bar puoi usare irrigatori da 3-4 m di raggio; in una zona a 3,5 bar puoi arrivare a 5-6 m. Misurare è l'unico modo per sapere dove ti trovi, perché le variazioni all'interno della stessa città possono essere enormi.
Cosa fare se il valore misurato è fuori range
Se hai misurato più di 4,5 bar o meno di 1,8-2 bar, il valore letto ti dice solo che c'è un problema, non come dimensionare la soluzione. In questa guida trovi anche il calcolo della pressione residua; per scegliere e regolare un riduttore consulta Riduttore di pressione per irrigazione: quando serve e come installarlo.
Una verifica prima di qualsiasi acquisto: se la pressione è bassa solo nelle ore di punta (7-9 e 18-20) ma normale al mattino presto, il problema è la rete sovraccaricata, non il tuo impianto. Sposta l'irrigazione all'1-5 di notte prima di investire in una pompa.
Errori comuni quando si misura la pressione
L'errore più frequente è misurare con altri rubinetti di casa aperti senza saperlo (lavastoviglie, irrigazione automatica di un vicino sulla stessa colonna) e scambiare quel valore basso per la pressione dinamica reale. Misura sempre in due momenti distinti e annotali entrambi: statica a rete ferma, dinamica con un consumo noto attivo (es. tu stesso che apri un secondo rubinetto), così sai cosa stai leggendo.
Secondo errore: confondere bar e PSI. Molti manometri economici di importazione riportano solo la scala PSI oppure una scala doppia poco leggibile, e 1 bar equivale a 14,5 PSI. Un valore di '40' letto per sbaglio in PSI invece che in bar porta a sovrastimare la pressione di quasi 15 volte. Verifica sempre l'unità stampata sul quadrante prima di annotare il numero.
Terzo errore: misurare nel punto sbagliato della rete. Il valore che conta è quello al punto in cui l'impianto si allaccia, non dentro casa. Se misuri su un rubinetto interno e l'allaccio giardino parte da un punto diverso della colonna, puoi avere anche 0,5-1 bar di differenza per via di derivazioni e riduzioni di sezione nel tratto interno.
Misurare senza manometro: metodo approssimativo
Se non hai un manometro a disposizione, un test empirico rapido è osservare il getto di un irrigatore spray già installato (o preso in prestito) a raggio noto: se un modello dichiarato per 4,5 m a 2,5 bar arriva visibilmente solo a 3-3,5 m, la pressione reale è probabilmente sotto i 2 bar. Non è un valore preciso ma basta per capire se serve approfondire con un manometro vero prima di comprare materiale.
Il test del secchio completa la misura, ma risponde a una domanda diversa: quanta acqua è disponibile al minuto. Il tempo dipende dalla pressione e soprattutto dalle strozzature di rubinetto, raccordi e tubo, quindi non può essere convertito in bar. Due impianti alla stessa pressione possono riempire lo stesso secchio in tempi molto diversi.
La conversione corretta riguarda soltanto la portata: 600 diviso i secondi impiegati per riempire 10 litri dà i litri al minuto. Per ottenere la pressione statica e quella dinamica serve invece un manometro; senza quello puoi solo osservare sintomi qualitativi, non dimensionare il progetto.
| Secondi per 10 litri | Portata | Cosa significa |
|---|---|---|
| 10 s | 60 L/min | allacciamento molto abbondante |
| 15 s | 40 L/min | portata abbondante; la pressione va misurata a parte |
| 20 s | 30 L/min | buona: regge una zona media |
| 30 s | 20 L/min | sufficiente, ma tieni le zone piccole |
| 45 s | 13 L/min | scarsa: dividi in più zone brevi |
| 60 s | 10 L/min | molto scarsa: cerca strozzature prima di progettare |
Come la pressione cambia durante la giornata
La pressione di rete non è costante: varia in funzione del consumo collettivo nella rete di distribuzione. Nelle prime ore del mattino (4-7) i consumi sono minimi e la pressione è al massimo, spesso qualche decimo di bar sopra la media del giorno. Durante le ore di punta mattutina (7-9) e serale (18-20), i consumi aumentano e la pressione cala. Nelle ore centrali del giorno la pressione è intermedia. Irrigando alle 5 di mattina hai la pressione più alta disponibile, oltre a una minore evaporazione.
Se misuri la pressione alle 14 di un giorno feriale e ottieni 2,2 bar, la pressione alle 5 di mattina potrebbe essere di qualche decimo più alta: abbastanza, su un impianto progettato al limite, da fare la differenza tra avere o non avere il head-to-head su un impianto progettato al limite. La misurazione della pressione va fatta sempre negli orari in cui effettivamente vuoi irrigare, non in ore casuali durante la giornata.
Perché il valore misurato al rubinetto non è quello che arriva all'irrigatore
Il numero che leggi sul manometro è solo il punto di partenza: tubi, raccordi, valvole e curve lungo il percorso riducono ulteriormente la pressione per attrito. Il calcolo per diametro, lunghezza e portata, con una tabella pronta all'uso, è riportato nelle sezioni seguenti; per scegliere il diametro consulta anche Tubi e raccordi per l'irrigazione: quale diametro scegliere e cosa comprare.
Pressione minima per tipo di irrigatore
Non tutti gli sprinkler funzionano alla stessa pressione. Gli irrigatori spray popup richiedono di solito tra 1,5 e 3 bar per funzionare bene: sotto 1,5 bar la portata cala e il raggio si riduce; sopra 3,5 bar si genera nebbia fine che il vento trasporta fuori dalla zona target. Come scegliere tra spray e rotori, e cosa leggere nella scheda tecnica, è spiegato in Irrigatori pop-up: spray o rotore? Come scegliere e cosa leggere nella scheda tecnica.
I rotori popup hanno una finestra operativa più ampia: da 2 a 4,5 bar. Questa maggiore tolleranza li rende adatti a impianti alimentati direttamente dall'acquedotto senza riduttore di pressione. Gli irrigatori a goccia lavorano invece a pressioni molto basse, tra 0,5 e 2 bar, e richiedono quasi sempre un riduttore dedicato.
Come calcolare la pressione disponibile per zona
La pressione al rubinetto (statica) non è quella che arriva agli irrigatori. Lungo il percorso si perdono dai 0,5 agli 0,8 bar a causa dei raccordi, delle valvole solenoidi e dei tubi. Misura con il manometro a rubinetto aperto, poi sottrai 0,7 bar come stima conservativa delle perdite.
Se misuri 3 bar al rubinetto, la pressione di progetto agli irrigatori sarà circa 2,3 bar. Con questo valore scegli il tipo di sprinkler corretto e dimensioni il raggio. Ricorda che la pressione cambia lungo il circuito: la testa più lontana dalla valvola riceve meno pressione di quella più vicina.
Quanti sprinkler puoi collegare per zona
Il limite è la portata più che la pressione. Ogni irrigatore consuma una certa quantità di acqua al minuto, e la somma di quelli di una zona deve restare sotto circa l'80% della portata che hai misurato con il secchio. Una portata domestica tipica è 20-30 litri al minuto.
Un irrigatore spray consuma tra 1 e 4 litri al minuto a seconda dell'arco che copre: lo stesso ugello MPR da 2,4 metri eroga circa 1 L/min se è un angolo a 90°, 2 L/min a 180° e quasi 4 L/min a cerchio pieno. Un rotore va da circa 1 a oltre 30 litri al minuto a seconda dell'ugello: con l'ugello 1.5 di un Rain Bird 5004 sono circa 5,4 L/min. Con 25 litri al minuto disponibili, e quindi circa 20 utilizzabili, su una zona stanno 6-10 spray (dipende da quanti sono angoli e quanti cerchi pieni) oppure, con quell'ugello, tre rotori. Per capire quante zone dividere l'impianto leggi Idrozone: come dividere il giardino in zone di irrigazione.
Perdite di carico: calcolo semplificato
Più lungo è il tubo che alimenta una zona, più pressione si perde lungo il percorso. Con il riferimento usato da SprinklerMap (tubo PE PN6 da 25 mm, diametro interno indicativo 20,4 mm e Hazen-Williams C = 140), a 15 L/min la perdita è circa 0,04 bar ogni 10 metri. Un tratto da 50 metri perde quindi circa 0,20 bar. Per approfondire la posa e confrontare gli altri diametri leggi Tubi e raccordi per l'irrigazione: quale diametro scegliere e cosa comprare.
Per tubazioni da 20 mm, con lo stesso riferimento, la perdita sale a circa 0,13 bar ogni 10 metri. Se il tuo giardino è lungo e stretto, privilegia il diametro 25 mm per la linea principale e scendi a 20 mm solo per le derivazioni corte ai singoli sprinkler.
| Tubo PE | Portata | Perdita ogni 10 m |
|---|---|---|
| 25 mm (linea principale) | 15 L/min | ~0,04 bar |
| 20 mm (derivazioni) | 15 L/min | ~0,13 bar |
Riduttore di pressione: quando serve
Se la pressione statica supera circa 4,5 bar, installa un riduttore di pressione all'inizio dell'impianto. Le elettrovalvole reggono pressioni più alte, ma con la rete alta gli ugelli nebulizzano e raccordi e membrane lavorano sotto sforzo per ore, soprattutto di notte.
Un riduttore regolabile ti permette di impostare la pressione di lavoro adatta ai tuoi irrigatori. Va montato dopo il contatore e il filtro, prima di tutte le elettrovalvole. Dove metterlo e a quanto tararlo è spiegato in Riduttore di pressione per irrigazione: quando serve e come installarlo.
Calcolo del fabbisogno per zona: L/min per irrigatore × numero irrigatori
Ogni modello di irrigatore ha una curva portata-pressione pubblicata dal produttore, ma la portata dipende anche dall'arco impostato, non solo dal corpo e dall'ugello: un Rain Bird 1804 con ugello MPR 15 a 2 bar consuma circa 3,4 L/min ad arco 90° (15Q), 6,8 L/min a 180° (15H), 10,2 L/min a 270° (15TQ) e 13,7 L/min a 360° (15F). Nei rotori, invece, la portata dipende dall'ugello e non dall'arco: un Rain Bird 5004 a 2,5 bar consuma circa 5,4 L/min con l'ugello standard 1.5 (gittata 10,4 m) e circa 27 L/min con l'ugello 8.0 (13,3 m). Questi valori li trovi nelle schede tecniche PDF sui siti ufficiali dei produttori.
Per calcolare il fabbisogno di zona: somma le portate di tutti gli irrigatori che vuoi collegare alla stessa valvola. Esempio: 8 irrigatori spray Rain Bird 1804 con ugello MPR 10Q ad arco 90° (circa 1,5 L/min ciascuno, raggio circa 3 m) = 12 L/min totali. 5 rotori Rain Bird 5004 con ugello 1.5 (circa 5,4 L/min ciascuno) farebbero 27 L/min. Se la tua portata disponibile è 18 L/min, la zona spray resta al 67%, mentre i rotori vanno divisi: sotto la soglia dell'80% ne stanno due per valvola (10,8 L/min).
Quando serve una pompa (pressione sotto 1,5 bar)
Se misuri meno di 1,5-1,8 bar di pressione dinamica al rubinetto del giardino, hai un problema serio per qualsiasi sistema pop-up. Sotto 1,5 bar gli spray accorciano molto il getto e possono non alzarsi del tutto; i rotori girano male o si fermano. In questo caso la soluzione è una pompa di rilancio.
Prima di comprarla, però, controlla che il problema sia la pressione e non la portata: se l'acqua arriva poca, una pompa non la moltiplica. La pompa va scelta sulla sua curva portata-prevalenza, non sui valori massimi stampati sulla scatola, e ha bisogno di un pressostato o di un controllo elettronico che la fermi quando tutte le valvole sono chiuse, più una protezione contro la marcia a secco se pesca da un pozzo o da una cisterna. Il dimensionamento passo per passo è in Pompa per impianto di irrigazione: quando serve e come dimensionarla.
Come bilanciare le zone per avere uguale pressione su tutte
In un impianto con più zone che partono dalla stessa valvola principale, le zone più vicine alla valvola ricevono pressione leggermente più alta di quelle più lontane. La differenza in impianti domestici ben dimensionati è solitamente inferiore a 0,2 bar: trascurabile. Il problema nasce quando si fanno derivazioni molto lunghe (oltre 30 m) con tubi sottodimensionati (DN20 dove servirebbe DN25).
Per bilanciare: usa tubi di diametro adeguato per la portata di ogni zona (vedi tabella perdite di carico), installa le valvole solenoidali vicino al punto di allacciamento e non in fondo ai tubi, e regola il flusso delle singole zone con le viti di regolazione sulle valvole se disponibili. Se le differenze di pressione sono inevitabili per la geometria del giardino, calibra il tempo di irrigazione per zona: la zona a pressione più bassa ha bisogno di più minuti per erogare lo stesso volume.
Tabella di riferimento rapida
Spray popup: pressione operativa 1,5-3 bar, portata da circa 1,5 L/min (ugello piccolo a 90°) a 14 L/min (ugello da 4,6 m a 360°). Rotori popup: 1,7-4,5 bar, portata da circa 1 a oltre 30 L/min a seconda dell'ugello, nella maggior parte dei giardini 4-15 L/min. Microgetti: 1-2,5 bar, portata 0,2-0,6 L/min. Goccia: 0,5-2 bar (con riduttore dedicato).
Questi valori sono validi per prodotti di fascia media. Consulta sempre la scheda tecnica del singolo modello: i principali produttori pubblicano le curve pressione-portata-raggio gratuitamente sui propri siti.
| Tipo di irrigatore | Pressione operativa | Portata per testa |
|---|---|---|
| Spray pop-up | 1,5–3 bar | 1,5–14 L/min (MPR 10Q–15F a 2–2,1 bar) |
| Rotori pop-up | 1,7–4,5 bar | 1–36 L/min a seconda dell'ugello |
| Microgetti | 1–2,5 bar | 0,2–0,6 L/min |
| Goccia (con riduttore dedicato) | 0,5–2 bar | 2–8 L/h per gocciolatore |
Caso pratico: dimensionamento completo di un giardino da 250 mq
Dati di partenza misurati: 2,8 bar dinamici al rubinetto, portata massima 26 L/min (secchio da 10 litri riempito in 23 secondi). Il giardino ha un prato rettangolare di 200 m² da coprire con rotori a raggio circa 10 m e un'aiuola di 50 m² con spray a raggio circa 3 m.
Zona prato: il prato misura 20 × 10 m e richiede 6 rotori Rain Bird 5004 su una maglia di 10 × 10 m: quattro negli angoli a 90° e due a metà dei lati lunghi a 180°. Con l'ugello 1.5, a 2,5 bar, un rotore consuma circa 5,4 L/min e getta circa 10,4 m. Nei rotori però la portata dipende dall'ugello e non dall'arco: se le teste a 180° montano lo stesso ugello di quelle a 90°, distribuiscono la stessa acqua su un'area doppia e danno metà pluviometria. Sulle due teste a 180° serve quindi un ugello con circa il doppio della portata, intorno a 11 L/min, da scegliere sulla tabella del produttore. Il prato chiede in tutto circa 4 × 5,4 + 2 × 10,8 ≈ 43 L/min, molto più dei 26 L/min disponibili. Con la soglia dell'80% (circa 20,8 L/min) servono tre valvole: due con una testa a 180° più un angolo (16,2 L/min ciascuna, il 62% della portata disponibile) e una con i due angoli rimasti (10,8 L/min). Tubo principale da 25 mm per 35 m a 16,2 L/min: perdita di carico circa 0,16 bar. Perdite di valvola e raccordi: 0,2 bar. Pressione stimata all'irrigatore più lontano: 2,8 - 0,16 - 0,2 = circa 2,4 bar, nel campo di lavoro del rotore.
Zona aiuola: spray Rain Bird 1804 con ugelli MPR da circa 3 m di raggio a 2 bar. Gli ugelli MPR hanno una pluviometria di circa 40 mm/h, quindi 50 m² chiedono circa 50 × 40 ÷ 60 ≈ 33 L/min, qualunque sia il mix di angoli e mezzi cerchi: più della soglia dell'80%. L'aiuola va divisa su due valvole da circa 17 L/min, il 64% della portata disponibile. Prato e aiuola lavorano su cinque valvole separate che non si aprono mai insieme, quindi le portate non si sommano: ciascuna zona resta entro i margini di portata e pressione. Questa verifica (portata sotto l'80%, pressione residua sopra il minimo dell'irrigatore, head-to-head rispettato) va fatta per ogni progetto prima di scavare.
Domande frequenti
Meglio misurare la pressione statica o dinamica?
Per progettare conta la pressione dinamica alla portata richiesta dalla zona. La pressione statica serve come riferimento, ma il rapporto tra le due non è fisso: dipende da portata, tubazioni, valvole e rete di alimentazione.
Come misurare la pressione senza manometro?
Senza manometro non puoi ricavare un valore affidabile in bar. Il secchio misura soltanto la portata in L/min; il getto di uno sprinkler a raggio noto può segnalare qualitativamente una pressione insufficiente, ma per dimensionare l’impianto serve un manometro collegato al punto di allaccio.
Qual è l'errore più comune quando si misura la pressione?
Misurare con altri rubinetti di casa aperti senza saperlo e scambiare quel valore basso per la pressione reale. Va sempre misurata in due momenti distinti: statica a rete ferma, dinamica con un consumo noto attivo.
