Come interrare i tubi dell'irrigazione: profondità, materiali e consigli pratici
Quanto interrare i tubi dell'irrigazione? Profondità, scelta del tubo, scavo nel prato esistente e passaggi sotto i vialetti, con verifica prima di richiudere.
In breve: a che profondità interrare il tubo dell'acqua
Il tubo dell'irrigazione va interrato ad almeno 20 cm, e a 30-35 cm dove d'inverno gela. Si usa polietilene adatto all'interramento (PN 6 per le derivazioni, PN 10 per la linea principale), in una trincea larga 15-20 cm con una pendenza minima dello 0,5% verso un punto di scarico, così in inverno si svuota.
| Situazione | Profondità del tubo |
|---|---|
| Prato in pianura, senza gelo invernale | 20 cm (minimo assoluto) |
| Zone con gelo invernale significativo | 30-35 cm |
| Tubicini neri della goccia (4-6 mm) | in superficie o al massimo 3-5 cm |
| Meno di 15 cm | da evitare: radici, attrezzi e gelo lo danneggiano |
Perché la profondità conta
Dalla profondità di interramento dipende se l'impianto dura decenni o si rompe alla prima gelata o alla prima passata di fresa. Un tubo troppo superficiale ha tre nemici: il gelo invernale, le macchine da giardinaggio e le radici delle piante, e ne basta uno per fare danni seri.
Nei cantieri che vediamo più spesso, l'errore tipico è interrare a 10-15 cm pensando che basti. Può bastare per un prato pianeggiante senza gelo. Ma non basta per le radici degli arbusti che esplorano il terreno nel giro di 3-4 anni, né per una fresa che passa a fare aerazione del prato e trova il tubo a 12 cm di profondità. La regola pratica: 20 cm assoluto minimo, 30-35 cm nelle zone con gelo invernale significativo.
Le gelate fanno il danno più insidioso: il tubo non si rompe subito, si cricca leggermente su un lato. La perdita all'inizio è minima e si nota solo in primavera, quando apri il sistema e trovi una zona che perde mezzo bar di pressione senza una ragione apparente. A quel punto lo scavo per trovare il punto criccato è una giornata di lavoro.
PE, PVC o tubo flessibile: cosa mettere sotto terra
Sotto terra va il polietilene, della classe di pressione adatta: per le derivazioni dopo le elettrovalvole il PE a bassa densità (PE32 o PE40) PN 6 è lo standard nei giardini di casa, mentre per la linea principale, sempre in pressione, conviene il PN 10 o l'alta densità (PE100). Il PE è flessibile, sopporta il gelo meglio di un tubo rigido, non arrugginisce e segue la trincea senza raccordi a ogni curva. Diametro minimo 25 mm per la linea principale, 20 mm per le derivazioni secondarie, 16 mm per i rami terminali verso i gocciolatori. La guida completa alla scelta del diametro e dei raccordi è in Tubi e raccordi per l'irrigazione: quale diametro scegliere e cosa comprare.
Il PVC rigido per scarichi, quello grigio o arancione della ferramenta, non è fatto per l'acqua in pressione e non va usato. Il PVC a pressione esiste ed è lo standard negli Stati Uniti, ma in un giardino italiano ha poco senso: è più fragile del PE con il gelo e con le radici, va incollato a ogni giunto e ogni curva richiede un raccordo.
I tubi flessibili in polietilene a bassa densità (quelli neri da 4-6 mm che si usano per la goccia) non vanno mai interrati come linea principale: si deformano sotto il peso del terreno e con la pressione dell'impianto, riducendo la sezione di flusso. Usali solo in superficie o al massimo a 3-5 cm di profondità per raccordare i gocciolatori alle derivazioni.
Come fare giunzioni e raccordi che non perdono
Un raccordo interrato che perde è il guaio peggiore: devi riscavare, trovare il punto esatto, spesso in mezzo al prato già cresciuto. Un raccordo fatto bene dura quanto il tubo. I raccordi a compressione in polipropilene o in ottone sono lo standard: niente saldatura, niente colla, si stringono a mano con la ghiera e reggono senza problemi la pressione di un impianto domestico.
Un errore che vediamo fare spesso: stringere la ghiera con le pinze invece che a mano. Il polipropilene è rigido ma non è acciaio: stretta eccessiva crea microfessure che poi cedono con le variazioni di pressione. La ghiera si stringe fino a quando senti la resistenza, poi altri 3/4 di giro al massimo. Altro errore: usare nastro PTFE come sostituto della tenuta meccanica. Il PTFE sui filetti è per i raccordi filettati, non per i compression fitting che hanno già una guarnizione interna.
Sui raccordi filettati invece il PTFE è obbligatorio: 3-4 giri in senso orario guardando il filetto (cioè nel verso in cui avviti). Poco PTFE perde, troppo crea difficoltà nell'avvitare e il raccordo non si stringe correttamente. Dopo aver montato, aspetta qualche minuto prima di mettere in pressione: le guarnizioni si assestano.

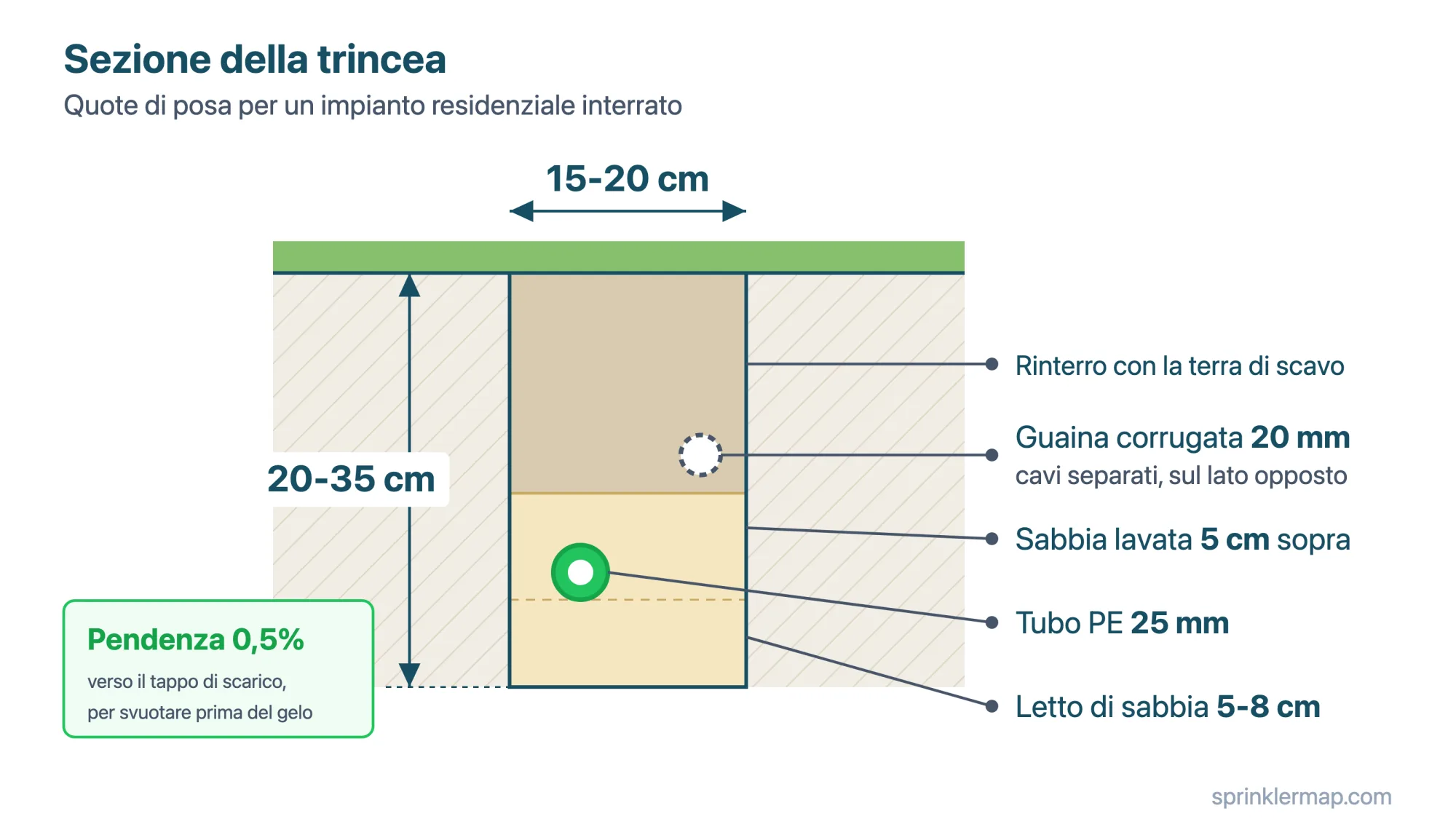

La trincea: dimensioni, pendenza e letto di sabbia
Una trincea fatta bene deve avere larghezza sufficiente per lavorarci dentro (almeno 15-20 cm se devi fare raccordi), profondità corretta (20-35 cm a seconda della zona), e il fondo deve essere pulito da pietre e radici grosse che nel tempo possono creare pressioni localizzate sul tubo.
La pendenza minima della trincea è dello 0,5% verso un punto di scarico: questo permette di svuotare completamente le tubazioni in inverno aprendo i tappi di fine linea. Se la trincea è perfettamente orizzontale, rimane sempre dell'acqua nei punti bassi che in caso di gelo può essere sufficiente a spaccare un raccordo. Non serve una pendenza precisissima: basta che il tubo non abbia contropendenze che creino sacche d'acqua.
Nei terreni sassosi o con radici vicine, posiziona il tubo su un letto di sabbia lavata fine: 5-8 cm sotto e 5 cm sopra prima di riempire con la terra di scavo. La sabbia distribuisce il carico evitando che una pietra appuntita scavi lentamente nel PE nel corso degli anni. Non è un passaggio obbligatorio su terreno morbido, ma nei terreni ghiaiosi o con argilla molto dura fa la differenza a lungo termine.
Raccordi in ottone, codini e terreni aggressivi
Nei terreni acidi, ricchi di torba o salini, come vicino al mare, sotto terra conviene usare raccordi in polipropilene invece che in ottone: non hanno parti metalliche che si corrodono.
Un altro punto critico sono le connessioni tra il tubo interrato e i pop-up: non collegare mai il corpo dell'irrigatore direttamente al tubo rigido interrato. Usa sempre un codino flessibile da 1/2" lungo almeno 30 cm tra il raccordo interrato e la base dell'irrigatore. Il codino assorbe le vibrazioni del terreno, i movimenti stagionali e gli impatti accidentali del tosaerba senza trasmettere stress al raccordo interrato.
Dove passano i fili elettrici: il tubetto guaina separato
I cavi elettrici per le elettrovalvole non devono mai essere posati nello stesso scavo del tubo idraulico senza protezione. Il motivo è pratico: in caso di perdita, l'acqua che si infiltra intorno al tubo raggiungerà anche i fili, creando problemi di isolamento nel tempo. La regola corretta è passare i fili in un tubetto guaina corrugato da 20 mm, separato dal tubo idraulico o almeno sul lato opposto della trincea.
I cavi per elettrovalvole devono essere del tipo resistente all'acqua e all'interramento: un cavo multipolare adatto alla posa interrata, infilato nella guaina corrugata, con le giunzioni nel pozzetto fatte con connettori stagni a gel. I fili da impianto domestico e il nastro isolante, nel terreno umido, prima o poi lasciano passare l'umidità, e le zone smettono di rispondere alla centralina. Per il funzionamento interno dell'elettrovalvola e la diagnosi dei problemi di cablaggio più comuni, vedi Elettrovalvola per irrigazione: come sceglierla e collegarla.
Etichetta ogni filo alla centralina e allo sbocco in superficie con un nastro colorato o con fascette numerate: quando tra 5 anni devi aggiungere una zona o sostituire un'elettrovalvola, saprai esattamente quale filo corrisponde a quale zona senza dover provare i fili uno per uno con il tester.
Collaudo prima di richiudere le trincee
Il collaudo idraulico va fatto sempre con le trincee ancora aperte. Una volta ricoperto, trovare una perdita richiede scavare tutto di nuovo. Con le trincee aperte, la stessa perdita si vede in 30 secondi: terra bagnata, borbottio o fiotto visibile. La procedura: chiudi tutti i tappi di fine linea, apri la valvola principale lentamente, porta in pressione e lascia in pressione almeno 15 minuti mentre cammini lungo tutto il percorso.
Dopo il test idraulico, fai il test elettrico delle zone: attiva ogni zona dal programmatore e verifica che l'elettrovalvola corrispondente si apra, che gli irrigatori si alzino e che la portata sia quella attesa. Una valvola che non si apre ha quasi sempre un problema di collegamento elettrico (filo common non collegato, o filo di zona invertito), e raramente è la valvola difettosa. Una valvola che non si chiude ha quasi sempre detriti tra il diaframma e la sede: smontala, pulisci, rimonta.
Errori tipici nello scavo (e come evitarli)
L'errore più comune in assoluto è la profondità insufficiente nei punti di svolta. Si scava bene in rettilineo, poi si va di fretta sul raccordo a T o sull'angolo e si sale a 10 cm di profondità. Quei raccordi sono i punti più vulnerabili dell'impianto e dovrebbero essere interrati almeno quanto il tubo rettilineo.
Secondo errore frequente: le curve troppo secche. Il PE è flessibile ma ha un raggio minimo di curvatura: la regola pratica è circa venti volte il diametro, quindi intorno ai 50 cm per un tubo da 25 mm (verifica il valore sulla scheda del produttore). Curve più strette creano uno stress permanente nel tubo che nel tempo produce microfessure nel punto di piega. Se devi fare una curva a 90 gradi in uno spazio ridotto, usa un raccordo a gomito invece di piegare il tubo.
Prima di scavare, poi, segna dove passano gli allacci interrati della casa (gas, luce, acqua), che spesso vanno dalla facciata alla strada proprio dove passerà la linea principale. Per decine di metri di trincea in un prato grande conviene noleggiare per un giorno una scavafossi a catena: fa scavi stretti e regolari e rovina molto meno il prato della vanga.
Ultimo errore: non documentare il percorso prima di coprire. Fai almeno una serie di foto dall'alto di ogni tratto di trincea con qualcosa di misurabile nel campo (un metro, una vanga con lunghezza nota). Poi trasferisci le misure principali su uno schizzo cartaceo con le distanze dai muri o dai confini. Tra 3-5 anni quando devi intervenire su un raccordo o aggiungere una zona, quella mappa ti risparmia ore di scavo esplorativo. È lo stesso principio della mappa completa dell'impianto descritta in Come mappare un impianto di irrigazione esistente: trovare zone, valvole e tubi.
Domande frequenti
A che profondità vanno interrati i tubi di irrigazione?
Minimo assoluto 20 cm, 30-35 cm nelle zone con gelo invernale significativo. Sotto i 15 cm il tubo rischia danni da radici, attrezzi da giardinaggio o gelate.
Che tubo usare per le linee interrate?
Polietilene adatto all'interramento: a bassa densità (PE32 o PE40) PN6 per le derivazioni dopo le elettrovalvole, PN10 o alta densità (PE100) per la linea principale sempre in pressione. È flessibile, sopporta il gelo meglio del PVC rigido e non arrugginisce.
Perché fare il collaudo prima di richiudere le trincee?
Perché con le trincee aperte una perdita si vede in 30 secondi (terra bagnata, borbottio); una volta ricoperto, trovarla richiede riscavare tutto. Il collaudo va fatto in pressione per almeno 15 minuti camminando lungo tutto il percorso.
