Cómo enterrar las tuberías de riego: profundidad y técnicas
Guía para enterrar la tubería de riego en un jardín: profundidad por tipo de línea y por zona de heladas en España, zanja y cama de arena, qué polietileno usar, cables de electroválvulas, prueba de estanqueidad y cruces bajo caminos.
Profundidad: la tabla por tipo de línea
No hay una sola profundidad: depende de qué lleva la tubería y de qué pasa por encima. Por debajo de unos 20 cm, una aireadora o una pala pueden alcanzar los racores y las raíces se meten en las uniones; por debajo de 40-45 cm, cada reparación se convierte en una excavación. La tabla recoge las profundidades habituales en un jardín de vivienda.
| Tramo | Profundidad habitual | Notas |
|---|---|---|
| Línea principal (siempre en carga, antes de las electroválvulas) | 25-35 cm | La parte más profunda: es la que más sufre con heladas y golpes |
| Ramales de zona (después de la electroválvula) | 20-25 cm | Se vacían al terminar el riego, por eso toleran algo menos de profundidad |
| Conexión a cada aspersor (latiguillo flexible) | Hasta la base del cuerpo emergente | La cabeza queda a ras del césped terminado |
| Goteo en arriates | En superficie bajo acolchado o a 5-10 cm | Accesible para revisar los goteros |
| Cruces bajo caminos de coches | 50-60 cm dentro de tubo de protección | El tubo de protección permite cambiar la tubería sin romper |
Heladas: en España depende mucho de la zona
La razón principal para enterrar más la línea principal es el hielo: el agua que queda en una tubería poco profunda puede congelarse y partir racores y cuerpos. En buena parte de la costa mediterránea, el litoral atlántico del sur y las islas las heladas son raras, y una línea principal a 25 cm suele bastar. En la meseta, el interior del norte y las zonas de montaña las noches bajo cero son habituales en invierno: ahí conviene bajar la línea principal a 30-35 cm y, sobre todo, poder vaciarla.
La profundidad va de la mano de la pendiente. Si las tuberías bajan ligeramente hacia un punto con válvula de drenaje, en otoño se vacían por completo y el hielo deja de ser un problema. El vaciado paso a paso está en Preparar el sistema de riego para el invierno.
Antes de cavar: el trazado en papel
La zanja se abre una vez, así que el recorrido se decide antes: dónde entra el agua, dónde va la arqueta de electroválvulas, qué ramal alimenta cada zona y por dónde cruzan los caminos. Marca también lo que ya está enterrado, sobre todo las acometidas de gas, luz y agua de la casa, que suelen ir de la fachada a la calle justo por donde pasará tu línea principal. Cómo dibujar ese plano está en Diseñar el plano de riego antes de cavar: planimetría, zonas, orden de los trabajos.
Con el plano en la mano se ve también cuántos metros de zanja hacen falta. Para unas decenas de metros basta una pala de zanja; para un jardín grande compensa alquilar una zanjadora durante un día, que abre zanjas estrechas y regulares sin destrozar el césped.

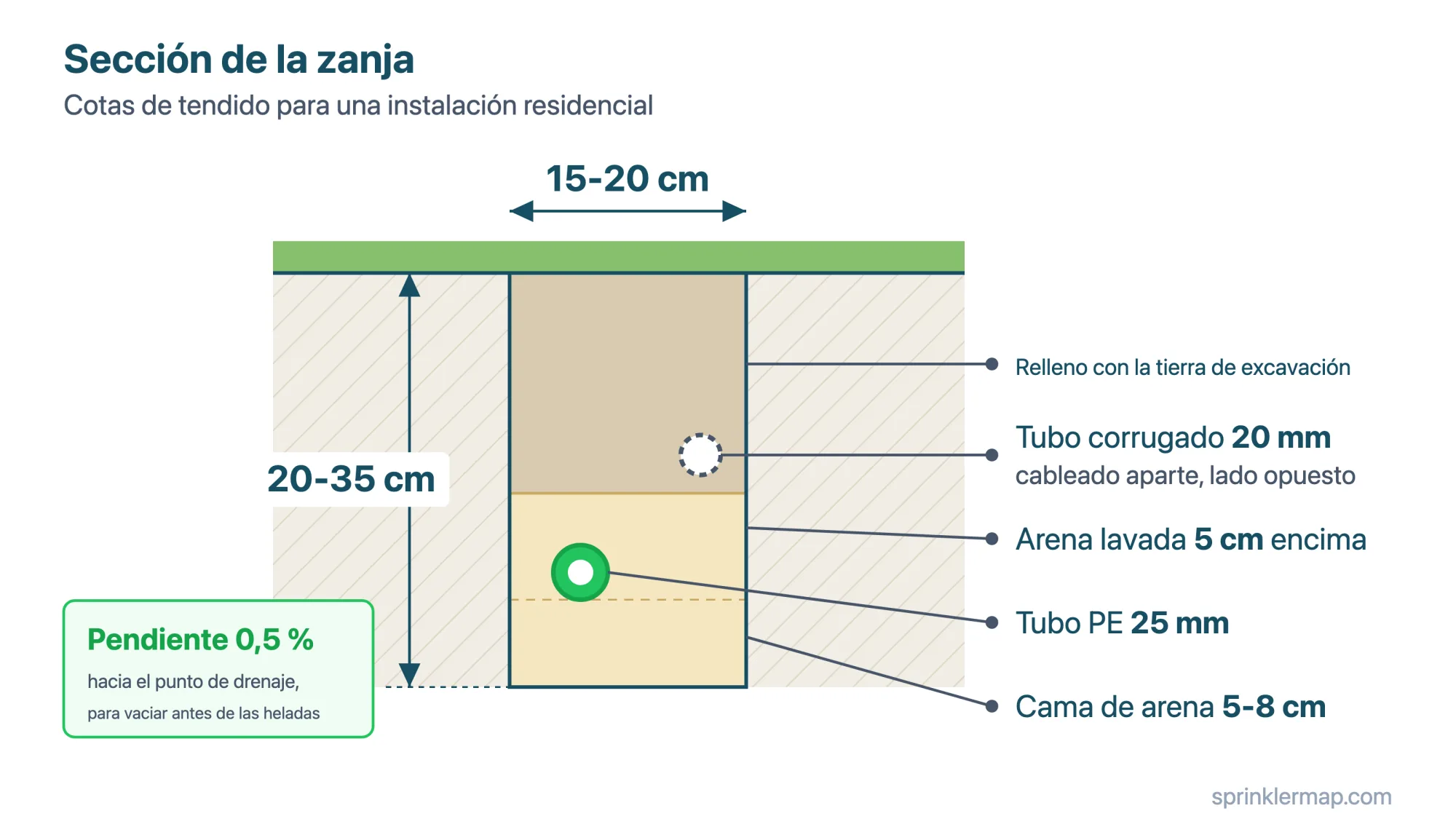

La zanja: dimensiones, pendiente y cama de arena
Una buena zanja tiene anchura suficiente para trabajar dentro (15-20 cm si hay que hacer uniones), la profundidad de la tabla y un fondo limpio de piedras y raíces gruesas. La pendiente mínima es del 0,5 % hacia un punto de drenaje, para poder vaciar las tuberías en invierno.
En terreno pedregoso o cerca de raíces, el tubo va sobre una cama de arena fina de 5-8 cm y se cubre con otros 5 cm antes de rellenar con la tierra de la excavación. La arena reparte la carga y evita que una piedra afilada vaya perforando el PE con los años; en los presupuestos de obra pública es habitual una cama de 10 cm.
En césped ya formado, lo más limpio es un corte estrecho de 5-6 cm con un cortabordes o una zanjadora: el césped se cierra en 2-3 semanas casi sin dejar huella. Si la zanja tiene que ser más ancha, levanta el tepe en tiras, guárdalo a la sombra y vuelve a colocarlo al rellenar.
Qué tubería usar bajo tierra
Polietileno apto para enterrar, de la clase de presión adecuada a tu red. En un jardín de vivienda lo normal es baja densidad (PE32 o PE40) PN6 para los ramales, y PN10 o alta densidad (PE100) si la presión es alta o el tramo está siempre en carga antes de las electroválvulas. Línea principal de 25 mm; ramales de 20 mm solo si son cortos y llevan poco caudal. El PE es flexible, aguanta mejor el hielo que el PVC rígido y no se corroe.
Cómo elegir diámetro y clase de presión según el caudal, con la tabla de pérdidas de carga, está en Tubería para riego: qué diámetro elegir según el caudal y qué accesorios comprar.
Uniones y racores que no gotean
Un racor enterrado que gotea es lo peor que puede pasar: hay que volver a excavar y encontrar el punto exacto, a menudo en medio del césped ya crecido. Los racores de compresión de polipropileno o latón son el estándar: sin pegamento, se aprietan a mano con la tuerca y aguantan sin problemas la presión de una red doméstica.
El error más frecuente es apretar la tuerca con alicates. El polipropileno es rígido pero no es acero, y un apriete excesivo crea microfisuras que ceden meses después con los cambios de presión. En los racores roscados, cinta PTFE: 3-4 vueltas en el sentido de la rosca. Y entre el racor enterrado y la base de cada aspersor, siempre un latiguillo flexible de al menos 30 cm: absorbe los golpes del cortacésped y permite subir o bajar la cabeza sin tocar la tubería.
Los cables de las electroválvulas
Los cables de las electroválvulas pueden ir en la misma zanja que el agua, pero nunca sueltos: dentro de un tubo corrugado de 20 mm y en el lado opuesto al tubo de PE, para que una fuga no los alcance. Usa cable apto para instalación enterrada y empalmes estancos con gel en la arqueta; las cintas aislantes se despegan con la humedad en un par de temporadas.
Deja un hilo de más dentro del corrugado para una futura zona y etiqueta cada cable en el programador y en la arqueta. El día que una válvula no abra, sabrás qué hilo medir con el tester en vez de probarlos todos.
Prueba de estanqueidad antes de cerrar
La prueba se hace siempre con las zanjas abiertas. Cierra los tapones de final de línea, abre la llave general despacio y mantén la presión al menos 15 minutos mientras recorres todo el trazado: tierra húmeda o un borboteo delatan la fuga al momento. Después activa cada zona desde el programador y comprueba que la válvula abre, los aspersores suben y el caudal es el esperado. Una válvula que no abre casi siempre tiene un problema de cable, no de válvula.
Cruces bajo caminos y pavimentos
Para cruzar un camino no hace falta romperlo. Afila una varilla de acero de 20 mm, clávala con una maza por debajo del pavimento de un lado al otro, pasa un tubo de protección siguiendo el agujero y, dentro, la tubería de PE. Deja el tubo de protección sobresaliendo por los dos lados: el día que quieras añadir otra línea, pasará por ahí sin obra.
Documentar el tendido antes de tapar
Antes de rellenar, haz fotos desde arriba cada pocos metros, con algo que dé la escala (un metro desplegado sirve), y apunta en el plano las distancias de cada ramal y cada racor a muros y bordes fijos. Son quince minutos de trabajo que ahorran horas de catas cuando, dentro de unos años, haya que encontrar una fuga o añadir una zona. Cómo convertir esas notas en un mapa de zonas que se pueda consultar está en Cómo mapear las zonas de riego del jardín.
Preguntas frecuentes
¿A qué profundidad mínima debo enterrar las tuberías de riego?
Los ramales de zona, a unos 20-25 cm; la línea principal, que está siempre en carga, a 25-35 cm, y en el interior con heladas frecuentes al fondo de ese rango. Bajo un camino por el que pasan coches, 50-60 cm dentro de un tubo de protección.
¿Puedo poner el cable de las electroválvulas en la misma zanja que la tubería?
Sí, si va protegido: dentro de un tubo corrugado de 20 mm, en el lado opuesto de la zanja, con cable apto para enterrar y empalmes estancos. Así una fuga no llega a los cables y el día que haya que cambiar uno se tira de él sin excavar.
¿Tengo que romper un camino para cruzarlo?
Casi nunca. Se clava una varilla de acero afilada con una maza de un lado al otro por debajo, se pasa un tubo de protección siguiendo el agujero y dentro la tubería de PE.
¿Cuándo debo hacer la prueba de estanqueidad?
Con las zanjas todavía abiertas: al menos 15 minutos en presión recorriendo todo el trazado. Tierra húmeda o un borboteo delatan la fuga antes de que quede enterrada.
