Pubblicato il 23 aprile 2026 · Aggiornato il 16 novembre 2026 · 12 min di lettura · di Giacomo Falaschi

Irrigazione di un giardino rettangolare: come cambia il progetto con le proporzioni

Quadrato, 10×8, 2:1 o striscia stretta: quattro rettangoli progettati in SprinklerMap mostrano che è la proporzione, non la superficie, a decidere quanti irrigatori servono e dove metterli.

Non tutti i rettangoli sono uguali

"Giardino rettangolare" sembra la situazione più semplice da irrigare, ma dice poco: un 9 × 9 e una striscia 15 × 4 sono entrambi rettangoli, e richiedono progetti completamente diversi. Il layout lo decide il rapporto tra i lati più della superficie, perché il raggio degli irrigatori agli angoli è limitato dal lato corto. In questo articolo partiamo da un caso studio reale, un 10 × 8 progettato numero per numero in SprinklerMap, e poi lo confrontiamo con altri tre rettangoli di proporzioni diverse, disegnati e calcolati nell'app con le stesse impostazioni.

Prima di disegnare, un controllo che vale solo per i rettangoli: misura entrambi i lati opposti, non uno solo. Nei giardini "rettangolari" reali capita spesso che differiscano di 20-30 cm, e in quel caso conviene disegnare il trapezio vero, non il rettangolo ideale: l'errore si propaga al raggio degli irrigatori d'angolo, che è proprio il parametro che tiene in piedi tutto il progetto.

Il caso studio 10 × 8: 4 rotori a 90° agli angoli

Il caso di riferimento è il rettangolo più comune nei giardini residenziali italiani: 10 × 8 metri, 80 m² di prato inglese in pieno sole, senza piscine, alberi o aiuole a rompere la geometria. Le condizioni sono quelle tipiche di un'utenza domestica: pressione dinamica 2,5 bar, portata disponibile 15 L/min, terreno franco. Con il perimetro chiuso, il posizionamento automatico con priorità perimetri applica la regola che gli installatori danno per scontata: irrigatori agli angoli e lungo i bordi con settori ridotti, mai al centro del prato a spruzzare verso l'esterno. Il risultato sono 4 rotori agli angoli, ognuno con settore 90° e raggio di lavoro di 7,8 m.

Quel raggio non è casuale: sul lato da 8 m un getto di 7,8 m arriva praticamente alla testa vicina, il principio testa-testa spiegato in Quanto distanziare gli irrigatori: la copertura testa-testa e il raggio reale alla tua pressione. Sul lato da 10 m invece si ferma 2,2 m prima della testa successiva: lì la spaziatura supera il raggio. Gli archi sovrapposti servono, perché un getto dà sempre meno acqua verso la fine della gittata e solo la sovrapposizione di due getti decrescenti rende uniforme la fascia intermedia. Il 10 × 8 regge perché i due lati sono abbastanza simili: lo scarto sul lato lungo produce fasce più leggere a metà dei lati, non un buco.

Posizionamento automatico con priorità perimetri: 4 rotori agli angoli con settore 90° e raggio 7,8 m, archi di copertura incrociati
Posizionamento automatico con priorità perimetri: 4 rotori agli angoli con settore 90° e raggio 7,8 m, archi di copertura incrociati

La simulazione: dove il 10 × 8 resta più asciutto

La simulazione colora il prato con l'acqua che riceverebbe: verde scuro dove i getti si sommano, verde chiaro dove arriva un solo getto. Sul 10 × 8 la mappa mostra il classico pattern a quattro settori: centro e diagonali ricevono di più, le fasce a metà dei lati restano più leggere ma coperte. Tenete a mente queste fasce: allungando il rettangolo sono proprio loro ad aprirsi in un buco, come si vede più avanti sul 14 × 7.

Dopo la posa, la controprova sul prato vero si fa con il test dei bicchierini, mettendone alcuni proprio a metà dei lati lunghi: il metodo è in Test dei bicchierini: misura e correggi l'uniformità del tuo impianto.

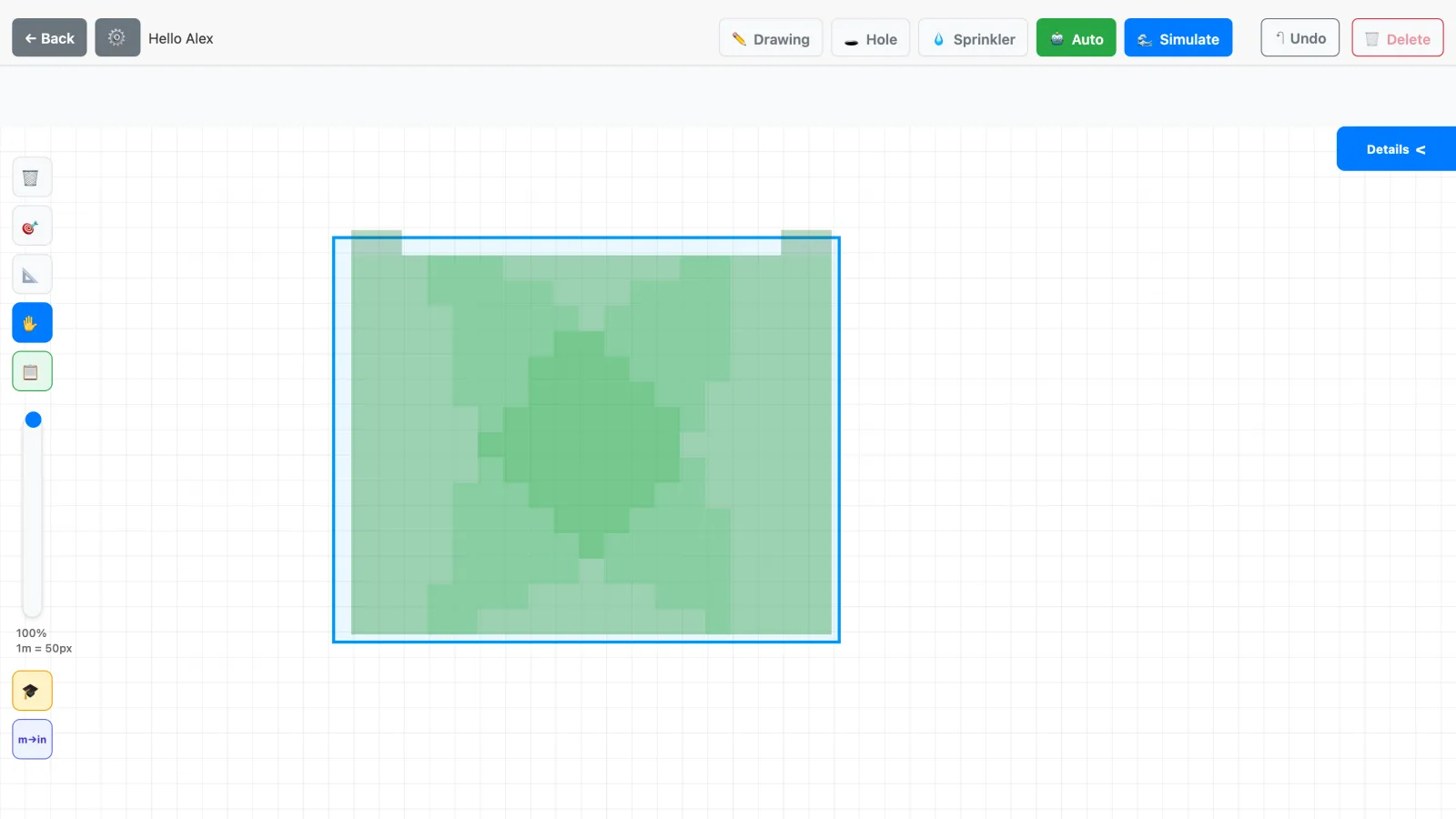

La simulazione di bagnatura sul progetto: verde più scuro dove i getti si sovrappongono, più chiaro dove arriva un solo getto
La simulazione di bagnatura sul progetto: verde più scuro dove i getti si sovrappongono, più chiaro dove arriva un solo getto

I numeri del 10 × 8: copertura, tempi e intensità

Il pannello Aree del progetto di agosto riassume il caso in quattro righe: 80,0 m² di giardino, 71,6 m² coperti, efficienza 89,5%, 34,6 m di tubi. Il 10% scoperto sono le fasce lungo i bordi a metà dei lati, dove i getti d'angolo arrivano al limite della gittata. Ricalcolato a ottobre 2026 con la versione attuale dell'algoritmo, lo stesso rettangolo dà 91,2% di copertura e 25 m di tubo: gli irrigatori sono gli stessi, è cambiato il percorso dei tubi, ora più corto.

Il fabbisogno si calcola con il metodo dell'evapotraspirazione: per prato inglese in pieno sole l'ET di picco vale 5,0 mm al giorno, che sui 71,6 m² coperti diventano 497 litri e, con i 10,2 L/min che chiedono i 4 rotori, 49 minuti di irrigazione al giorno in piena estate. Perché l'ET sia la base corretta di questo calcolo è spiegato in Perché l'evapotraspirazione è la base dell'irrigazione moderna: il paper FAO-56 spiegato. I 4 rotori distribuiscono 8,6 mm/h, sotto la velocità di infiltrazione di un terreno franco e anche di uno argilloso (circa 12 mm/h): l'indicatore dell'app resta nella fascia "lento, ottimo" e i 49 minuti non vanno divisi in cicli nemmeno su argilla. Con spray al posto dei rotori il discorso cambia (tempi per tipo di suolo in Come calcolare i tempi di irrigazione in base al tipo di suolo).

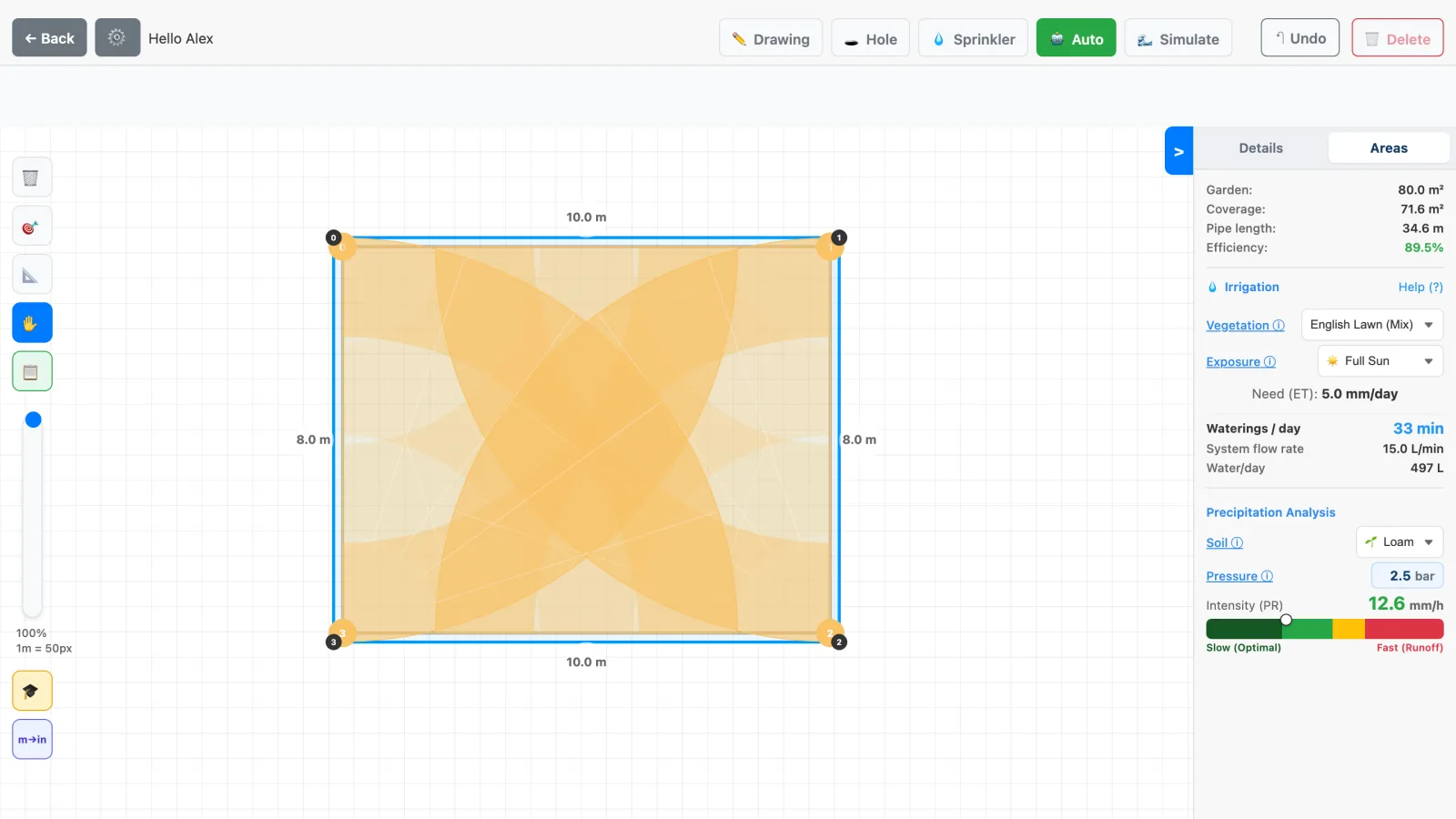

Il pannello Aree del progetto: 71,6 m² coperti su 80,0 (89,5%), 34,6 m di tubi, ET 5,0 mm (la schermata riporta 33 minuti al giorno, valore della versione precedente del calcolo; oggi sono 49)
Il pannello Aree del progetto: 71,6 m² coperti su 80,0 (89,5%), 34,6 m di tubi, ET 5,0 mm (la schermata riporta 33 minuti al giorno, valore della versione precedente del calcolo; oggi sono 49)

La lista materiali del 10 × 8

La lista è generata dal disegno: 4 rotori perché 4 ne ha posizionati l'algoritmo, il tubo misurato sul percorso, i raccordi contati sui nodi reali della rete. Per ogni voce l'app propone modelli alternativi con il relativo prezzo, ed è quasi solo la scelta dei rotori a spostare il totale dal fondo al tetto della forchetta. Con il percorso tubi più corto del ricalcolo di ottobre il totale scende a 302-514 euro. Come organizzare scavo e posa da soli è in Impianto di irrigazione fai da te: organizzare il cantiere, dagli attrezzi al collaudo; il confronto con i preventivi chiavi in mano è in Quanto costa un impianto di irrigazione per il giardino?.

ComponenteQuantitàPrezzoPosa stimata
Rotori a scomparsa (Gardena T380; alternative Hunter PGP Ultra, Rain Bird 5000)4€120–1801 h – 1 h 40 min
Tubo PE 25 mm35 m€28–5335 min – 1 h 10 min
Raccordi PE (T, gomiti 90°)12 pz€12–361 h – 2 h
Elettrovalvola1€15–3030 – 45 min
Centralina / programmatore1€30–5530 min – 1 h
Sensore pioggia1€60–9020 – 30 min
Sensore umidità del suolo1€30–5020 – 30 min
Sementi prato inglese (ripristino trincee)2,4 kg€18–45—
Totale—€313–5394 h 15 min – 7 h 35 min
La lista componenti generata dal progetto: preventivo totale 313-539 euro e 4 h 15 min - 7 h 35 min di posa stimata
La lista componenti generata dal progetto: preventivo totale 313-539 euro e 4 h 15 min - 7 h 35 min di posa stimata

Quattro rettangoli a confronto: la proporzione decide

Per vedere cosa succede cambiando forma abbiamo disegnato in SprinklerMap altri tre rettangoli e lanciato lo stesso posizionamento automatico con priorità perimetri, con le stesse impostazioni del caso studio. Tutti i numeri della tabella vengono dalla stessa versione dell'algoritmo, ricalcolati il 7 ottobre 2026, così il confronto è omogeneo. La colonna "portata richiesta" è quella che serve per far funzionare tutti gli irrigatori insieme su una sola zona: confrontala con quella che misuri al rubinetto.

RettangoloRapporto latiIrrigatoriRaggioCoperturaPortata richiestaIntensitàMinuti/giorno
9 × 9 m (81 m²)1 : 14 rotori8,8 m91,3%13,0 L/min10,5 mm/h40
10 × 8 m (80 m²)1,25 : 14 rotori7,8 m91,2%10,2 L/min8,4 mm/h50
14 × 7 m (98 m²)2 : 14 rotori6,8 m87,6%7,8 L/min5,4 mm/h77
15 × 4 m (60 m²)3,75 : 14 spray3,8 m45,5%10,7 L/min23,5 mm/h18

Quasi quadrato: gli angoli bastano, ma controlla la portata

Il 9 × 9 è il rettangolo più facile da coprire: con lati uguali, i 4 rotori d'angolo lavorano a 8,8 m e arrivano al 91,3% di copertura. C'è però un dettaglio che la superficie nasconde: per lanciare l'acqua a 8,8 m ogni rotore consuma di più, e i quattro insieme chiedono 13,0 L/min. Una zona deve restare sotto circa l'80% della portata misurata: con i 15 L/min tipici di un'utenza domestica il limite è 12, quindi su molti impianti questo giardino non sta in una zona sola, anche se è appena più grande del 10 × 8. Il 10 × 8, con 10,2 L/min, ci sta se al rubinetto ne misuri almeno 13.

Le strade sono due: dividere gli angoli opposti su due elettrovalvole (2 rotori ciascuna, 6,5 L/min per zona), oppure scegliere ugelli a portata più bassa e accettare qualche minuto di irrigazione in più. La verifica della portata disponibile si fa con secchio e cronometro: procedura in Come misurare la pressione dell'acqua per l'impianto di irrigazione.

Rapporto 2:1: il buco al centro e come chiuderlo

Sul 14 × 7 la regola degli angoli mostra il suo limite. Il raggio dei rotori non può superare il lato corto, altrimenti bagnerebbero oltre il bordo: si fermano a 6,8 m, che sul lato lungo da 14 m non bastano a raggiungere la testa di fronte. Il risultato si vede a occhio nello screenshot: al centro resta un buco a forma di lente, e la copertura scende all'87,6% anche se gli irrigatori sono gli stessi quattro del 10 × 8. In più l'intensità cala a 5,4 mm/h e servono 77 minuti al giorno, contro 50.

Rettangolo 14 × 7 m con i soli 4 rotori d'angolo: il raggio è limitato a 6,8 m dal lato corto e al centro resta un buco a forma di lente (copertura 87,6%)
Rettangolo 14 × 7 m con i soli 4 rotori d'angolo: il raggio è limitato a 6,8 m dal lato corto e al centro resta un buco a forma di lente (copertura 87,6%)

La correzione sul 14 × 7: irrigatori a metà dei lati lunghi

La correzione classica è aggiungere irrigatori a 180° a metà dei lati lunghi, che chiudono il buco sparando verso il centro. Lanciando sullo stesso disegno l'algoritmo SACO, che cerca il 90% di copertura con il minor numero di irrigatori, l'app conferma il punto chiave: il pezzo che fa la differenza è un irrigatore a 180° a metà del lato lungo, con raggio 6,9 m, che copre il centro. Il resto del layout lo rifinisce con irrigatori a raggio corto (da 1 a 3 metri) nelle tasche rimaste scoperte: 7 in tutto, copertura 90,3%, tubo che scende da 26,9 a 22,1 m. L'intensità sale a circa 7,8 mm/h e il tempo giornaliero scende da 77 a circa 54 minuti.

Quelle testine a raggio cortissimo hanno senso per un algoritmo che insegue la percentuale, meno in giardino, dove ogni irrigatore in più è un raccordo e una manutenzione in più. Sul campo la versione più semplice e simmetrica è quella degli installatori: due irrigatori a 180° a metà dei due lati lunghi, al posto delle testine piccole.

Il prezzo da pagare è la portata: il layout SACO chiede circa 11,4 L/min, già al limite di una zona su un'utenza da 15 L/min (12 L/min con la regola dell'80%), e la versione degli installatori, con i 4 rotori d'angolo più i due a 180°, arriva intorno ai 16 L/min, quindi due zone. In pratica: quando il lato lungo arriva a circa il doppio del raggio d'angolo, come sul 14 × 7 (sul 10 × 8 lo supera solo di 2,2 m), aggiungi un irrigatore a 180° a metà di ciascun lato lungo, così le teste tornano a distare circa un raggio (7 m sul 14 × 7), e prevedi due elettrovalvole. Il ragionamento sulle distanze tra irrigatori è in Quanto distanziare gli irrigatori: la copertura testa-testa e il raggio reale alla tua pressione.

Lo stesso 14 × 7 con l'algoritmo SACO: un irrigatore a 180° a metà del lato lungo chiude il buco centrale, altri a raggio corto rifiniscono le tasche (7 in tutto, copertura 90,3%)
Lo stesso 14 × 7 con l'algoritmo SACO: un irrigatore a 180° a metà del lato lungo chiude il buco centrale, altri a raggio corto rifiniscono le tasche (7 in tutto, copertura 90,3%)

La striscia stretta: sotto i 4-5 metri cambia tutto

La striscia 15 × 4 è il rettangolo che mette in crisi la logica degli angoli. Con 4 metri di larghezza servono spray a corto raggio, che a 3,8 m coprono solo le due estremità: la copertura crolla al 45,5% e tutta la parte centrale resta asciutta. In più gli spray erogano 23,5 mm/h, quasi il triplo dei rotori del 10 × 8 e al limite di quanto assorbe un terreno franco (circa 25 mm/h): su argilla l'app dividerebbe i 18 minuti in due cicli con pausa. Sono le strisce laterali lungo il vialetto o tra casa e recinzione, molto comuni nei giardini a schiera.

Aumentare il numero di irrigatori non risolve. Sullo stesso disegno SACO arriva all'87,5% di copertura, ma con 8 irrigatori, alcuni a raggio di appena 1 metro, una portata richiesta di 17,6 L/min (due zone su un'utenza domestica) e un'intensità ancora intorno ai 20 mm/h. Su una striscia la soluzione corretta è un'altra: ugelli a striscia (side strip lungo un lato, end strip alle estremità) che bagnano un rettangolo invece di un settore circolare, oppure, sotto i 2 metri di larghezza, un'ala gocciolante interrata che elimina del tutto spruzzi su muri e vialetti. In entrambi i casi la striscia va su una zona separata dal resto del prato, perché ha intensità e tempi incompatibili con quelli dei rotori.

Striscia 15 × 4 m con 4 spray agli angoli a 3,8 m di raggio: tutta la parte centrale resta scoperta (copertura 45,5%)
Striscia 15 × 4 m con 4 spray agli angoli a 3,8 m di raggio: tutta la parte centrale resta scoperta (copertura 45,5%)

Regole pratiche per proporzione

  • Fino a circa 1,5 : 1 (quadrato, 10 × 8): 4 irrigatori agli angoli a 90° bastano per arrivare intorno al 90%. Sul lato lungo la spaziatura supera già un po' il raggio, quindi controlla le fasce a metà lato con il test dei bicchierini. Controlla anche la portata: con raggi lunghi i 4 rotori possono superare i 12 L/min che una zona regge su un'utenza da 15 L/min.
  • Intorno a 2 : 1: aggiungi un irrigatore a 180° a metà di ciascun lato lungo, in modo che lungo quel lato le teste non distino più del raggio effettivo (sul 14 × 7, una ogni 7 m), e prevedi due zone.
  • Sotto i 4-5 m di larghezza (strisce): niente spray d'angolo, ma ugelli a striscia lungo i lati o, sotto i 2 m, ala gocciolante. Sempre su una zona dedicata.
  • Su ogni forma: il raggio d'angolo è limitato dal lato corto; il raggio reale dipende dalla pressione misurata, non da quella di targa.
  • Per il tubo, su un rettangolo la linea più robusta è l'anello perimetrale chiuso, che bilancia la pressione da entrambi i lati; ogni irrigatore va collegato con un codino flessibile da 30-40 cm.

Domande frequenti

Quanti irrigatori servono per un giardino rettangolare di 80 m² (10×8 m)?

4 rotori posizionati agli angoli (settore 90°, raggio 7,8 m) coprono circa il 90% della superficie: 89,5% nel caso studio di agosto 2026, 91,2% ricalcolato a ottobre con la versione attuale dell'algoritmo.

Perché un rettangolo 2:1 si copre peggio di uno quasi quadrato?

Perché con i soli 4 irrigatori agli angoli il raggio è limitato dal lato corto: su 14×7 m i rotori lavorano a 6,8 m e al centro dei lati lunghi resta un buco a forma di lente. La copertura scende all'87,6% e servono irrigatori aggiuntivi a metà dei lati lunghi.

Come si irriga una striscia di prato stretta?

Sotto i 4-5 metri di larghezza gli irrigatori agli angoli non bastano: su una striscia 15×4 m coprono il 45,5%. Servono ugelli a striscia lungo i lati, oppure, sotto i 2 metri di larghezza, un'ala gocciolante interrata. Più irrigatori a raggio corto alzano la portata richiesta e l'intensità di pioggia.
